埼玉県熊谷市 金属プレス加工・板金加工の株式会社石黒製作所へようこそ!

設備紹介

板金加工部門

ENSIS-3015AJ
アマダファイバーレーザー
シャトルテーブル付
ENSIS-3015AJ

レーザー出力
パンチング能力
加工寸法 (レーザ)
加工寸法 (パンチ)
最大加工板厚
SS材
メッキ鋼板
SUS材
アルミ材
銅
6KW


X3070xY1550xZ100

25.0mm
6.0mm
25.0mm
25.0mm
12.0mm

LC2515C1AJ複合機
アマダファイバーレーザー
複合機
材料搬出入装置付
LC2515C1AJ

レーザー出力
パンチング能力
加工寸法 (レーザ)
加工寸法 (パンチ)
最大加工板厚
SS材
メッキ鋼板
SUS材
アルミ材
銅
6KW


X3070xY1550xZ100

25.0mm
6.0mm
25.0mm
25.0mm
12.0mm

EMZ3510NT
アマダタレットパンチプレス
材料搬出入装置付
EMZ3510NT

レーザー出力
パンチング能力
加工寸法 (レーザ)
加工寸法 (パンチ)
最大加工板厚
SS材
メッキ鋼板
SUS材
アルミ材
銅

300KN

2500X1250

3.2mm
3.0mm
3.0mm

3.0mm

HG1303
アマダハイブリッドドライブベンダー
HG1303

加圧能力
曲げ長さ
ストローク長さ
1300KN
3110mm
250mm

FBD1253NT
アマダベンディングマシン
FBD1253NT

加圧能力
曲げ長さ
ストローク長さ
1250KN
3000mm
250mm

TS3NT
アマダAMNCテーブル式スポット溶接機
TS3NT

テーブル寸法
定格電流
最大加工板厚


1500x1000mm
40KVA
SPCC:2.3+2.3mm
SECC:2.3+2.3mm
SUS :2.0+2.0mm

ネットワーク対応可能GUNMANⅢ-NTを新たに導入
高速スタッド供給によるNCスタッド溶接機はスピーディーな溶接を実現いたします。
GUNMANⅢ-NT
アマダネットワーク式NCスタッド溶接機
GUNMAN-1000Ⅱ
アマダNCスタッド溶接機
GUNMANⅢ-NT

加工寸法
加工材質


使用スタッドボルト
(ストレート・ボス)



1100×1000mm
SPCC
SECC
SUS
M3x6~25
M4x8~25
M5x8~25
M6x8~25
M8x8~25
M10x10~25
板金設備
  バーチャル試作  ベンド加工 スポット加工 スタッド加工

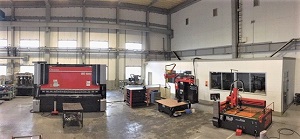

板金工場設備

プログラム
アマダ AP100 Dr.ABE Blank
備考:2次元CAD/CAM
1台
アマダ VPSS3i BEND
備考:バーチャル試作システム
1台
ネットワーク
アマダ V-factory
備考:稼働サポート
1台
アマダ ASISPCL
備考:ネットワークサーバーシステム
1台
ファイバーレーザー
アマダ ENSIS-3015AJ
備考:シャトルテーブル付
1台
ファイバーレーザー複合機 1台
アマダ LC2515C1AJ複合機
備考:材料搬出入装置付
1台
タレットパンチプレス 1台
アマダ EMZ3510NT
備考:材料搬出入装置付
1台
ベンダー
アマダ HG1303 1台
アマダ FBD1253NT 1台
アマダ RG-80 1台
バンドソー
アマダ バンドソーHKA400
備考:横型バンドソー
1台
溶接機
パナソニック 半自動溶接機 15台
パナソニック TIG溶接機
備考:アルミ、SUS対応
2台
ダイヘン 半自動溶接機
備考:アルミ、SUS対応
1台
パナソニック 溶接ロボットTA-1400WG 2台
パナソニック スポット溶接機 3台
パイプベンダー
大洋ベンダー TB-GM-35P 1台
コーナーシャー
アマダ CS220 1台
ラジアルボール盤
大矢製作所 RE2-1300A 1台
ユニットワーカー
TAKEDA UWD-45ⅡS 1台
ホイスト
日本ホイスト 2.8t 3台
